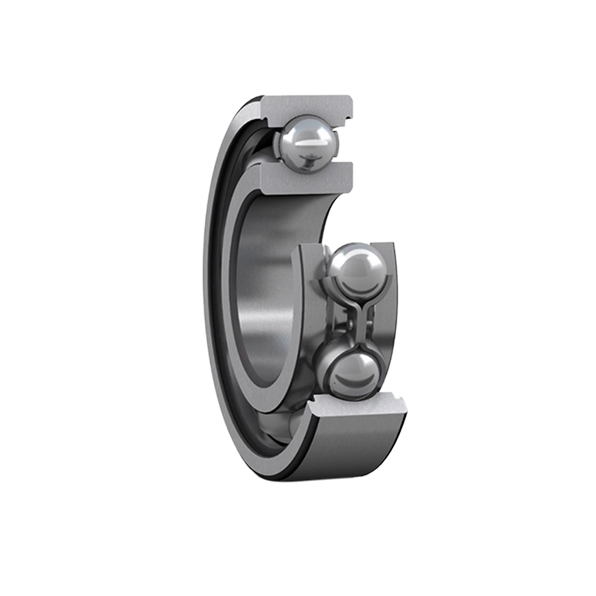

Rillenkugellager

Rillenkugellager zeichnen sich durch tiefe, durchlaufende Laufrillen sowohl im Innen- als auch im Außenring aus. Dadurch können sie bei hohen Drehzahlen hohe Radiallasten und moderate Axiallasten aufnehmen.

Sie sind in einer Vielzahl von Größen erhältlich – von Miniaturlagern mit Durchmessern von nur wenigen Millimetern bis hin zu Großlagern von über einem Meter.

Als der am weitesten verbreitete Lagertyp sind Rillenkugellager für ihre geringe Reibung, Hochgeschwindigkeitstauglichkeit, Geräuscharmut und ihr hervorragendes Schwingungsverhalten bekannt, was sie zur idealen Wahl für Hochgeschwindigkeitsanwendungen macht.

Unser Produktsortiment umfasst zahlreiche Modelle und Spezifikationen, wobei auch kundenspezifische Anpassungsoptionen zur Verfügung stehen, um Ihre spezifischen Anforderungen zu erfüllen und eine herausragende Leistung zu erbringen.

Bauformen und Varianten

  • Einreihige Rillenkugellager
  • Einreihige Rillenkugellager
  • Einreihige Rillenkugellager mit Füllnuten
  • Zweireihige Rillenkugellager

Wenn Sie Fragen zu unseren Produkten haben,kontaktieren Sie uns bitte, um detailliertere Informationen zu erhalten.

Inquire Today OEM Customization
Rillenkugellager

Filters

Designation Bore diameter Outside diameter Width Basic dynamic load rating Limiting speed
[mm] [mm] [mm] [kN] [r/min]
696 ZZ 6 15 5 1.35 44,000
696 2RS 6 15 5 1.35 44,000
686 2RS 6 13 5 1.08 46,000
686 ZZ 6 13 5 1.08 46,000
635 ZZ 5 19 6 0.30 40,000
635 2RS 5 19 6 0.30 40,000
695 2RS 5 13 4 0.20 47,000
695 ZZ 5 13 4 0.20 47,000
685 ZZ 5 11 5 0.15 51,000
685 2RS 5 11 5 0.15 51,000
634 ZZ 4 16 5 0.3 44,000
634 2RS 4 16 5 0.3 44,000
694 2RS 4 11 4 0.15 52,000
694 ZZ 4 11 4 0.15 52,000
684 ZZ 4 9 4 0.15 57,000
684 2RS 4 9 4 0.15 57,000

Suchen Sie nach kundenspezifischen Lagern oder OEM-Lösungen?

Teilen Sie uns Ihre spezifischen Anforderungen mit, um ein schnelles und präzises Angebot direkt von unserem Werk zu erhalten.

Get a Quote Now OEM Customization

Branchen, die wir beliefern

Rillenkugellager gehören zu den am häufigsten verwendeten Lagertypen überhaupt. Im Vergleich zu anderen Lagerbauformen sind sie extrem wartungsarm und bieten eine hervorragende Vielseitigkeit sowie hohe Kosteneffizienz. Diese Vorteile machen Rillenkugellager zur idealen Lösung für eine Vielzahl von Branchen und Anwendungen.

Kraftübertragungssysteme in Elektrowerkzeugen
Getriebe
Automobil-Sitzmotoren
Industrieroboter-Gelenke
Gelenke für humanoide Roboter
Kraftübertragungssysteme in Elektrowerkzeugen

Kraftübertragungssysteme in Elektrowerkzeugen

Rillenkugellager sorgen für eine reibungslose und effiziente Kraftübertragung in Elektrowerkzeugen. Sie reduzieren die Reibung, minimieren Vibrationen und verlängern die Lebensdauer von Motoren sowie rotierenden Bauteilen.
Getriebe

Getriebe

Rillenkugellager wurden speziell für den Hochgeschwindigkeits- und Dauerbetrieb entwickelt. Sie bieten eine zuverlässige Wellenlagerung, verbessern den Wirkungsgrad der Kraftübertragung und gewährleisten eine langfristige Haltbarkeit in industriellen sowie automotiven Getriebesystemen.
Automobil-Sitzmotoren

Automobil-Sitzmotoren

Rillenkugellager bieten eine geringe Geräuschentwicklung sowie eine stabile Leistung. Damit unterstützen sie Automobil-Sitzmotoren bei einer reibungslosen Bewegung, präzisen Positionierung und sorgen so für einen erhöhten Fahrgastkomfort.
Industrieroboter-Gelenke

Industrieroboter-Gelenke

Hochpräzise Rillenkugellager unterstützen eine reibungslose Gelenkbewegung, präzise Positionierung und einen zuverlässigen Betrieb. Damit helfen sie Industrierobotern, ihre Produktivität und Bewegungsgenauigkeit auch in anspruchsvollen Umgebungen aufrechtzuerhalten.
Gelenke für humanoide Roboter

Gelenke für humanoide Roboter

Rillenkugellager ermöglichen eine leise, präzise und flexible Bewegung in humanoiden Robotern, indem sie die Reibung reduzieren und sowohl radiale als auch axiale Lasten in kompakten Gelenkbaugruppen aufnehmen.

Häufig gestellte Fragen

Bieten Sie OEM- oder maßgeschneiderte Lager an?

Ja. Wir unterstützen OEM- und maßgeschneiderte Lagerlösungen auf der Grundlage von Zeichnungen, Mustern oder technischen Spezifikationen, einschließlich Größe, Toleranz, Abdichtung, Schmierung und Materialien.

Für welche Anwendungen sind Ihre Lager geeignet?

Unsere Lager werden häufig in Elektrowerkzeugen, Motoren, Getrieben, humanoiden Robotergelenken, Industrieanlagen und mechanischen Systemen eingesetzt, insbesondere für den Hochgeschwindigkeits- und Dauerbetrieb.

Welche Informationen werden für ein Angebot benötigt?

Für ein genaues Angebot geben Sie bitte die Lagergröße, die Anwendung, die Stückzahl sowie Zeichnungen oder Spezifikationen an, sofern vorhanden. Unsere Ingenieure werden diese prüfen und schnell antworten.

Können Sie Prototypen oder kleine Testbestellungen unterstützen?

Ja. Wir unterstützen die Prototypenentwicklung, Testbestellungen und die Serienproduktion, um Kunden dabei zu helfen, Designs vor der Skalierung zu validieren.

Wie stellen Sie die Qualität der Lager sicher?

Wir implementieren eine strenge Qualitätskontrolle während des gesamten Prozesses, einschließlich der Rohstoffprüfung, In-Prozess-Kontrollen und der Endinspektion, um eine stabile und konsistente Leistung zu gewährleisten.

Wie hoch ist Ihre typische Lieferzeit?

Die Lieferzeit hängt vom Produkttyp und der Bestellmenge ab. Standardlager werden in der Regel schneller geliefert, während maßgeschneiderte Lager basierend auf den Spezifikationen eingeplant werden. Wir streben stets eine zuverlässige und pünktliche Lieferung an.

Liefern Sie international?

Ja. Wir unterstützen globale B2B-Kunden und verfügen über Erfahrung mit internationalem Versand und Exportanforderungen.

Wie kann ich ein Projekt für maßgeschneiderte Lager starten?

Laden Sie einfach Ihre Zeichnung hoch oder kontaktieren Sie uns unter sales@yuanhecd.com mit Ihren Anforderungen. Unser Ingenieurteam wird Sie von der Bewertung bis zur Produktion unterstützen.
